Dettagli:
|
Materiale della copertura: | Vetro temperato intrecciato | Uso: | Proietti di riscaldamento |
---|---|---|---|
Pressione di prova: | 1.2Mpa | Colore della cornice: | Argento/nero |
Mouting: | Leghe di alluminio | Peso lordo (m2): | 2 |
Rivestimento assorbente: | Titanio blu | Area di assorbimento (m2): | 1,9 |
Evidenziare: | Collettore solare a piastra piatta in alluminio-titanio,Collettore solare a piatta piatta a pressione di 500L,Scaldabagno solare 1.2Mpa |

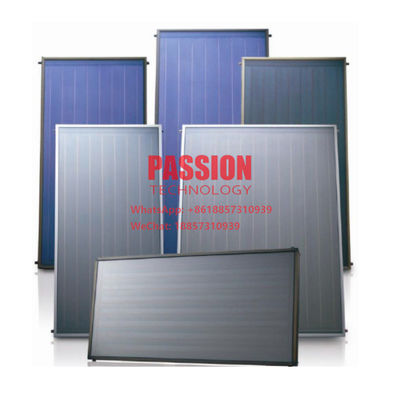

Collettore solare a piastra piatta in titanio blu 500L Pressure Flat Panel Solar Water Heater
Visualizzazione

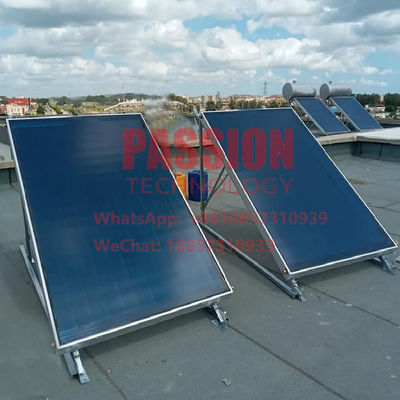

1Il collettore termico solare a piattaforma piatta è adatto a progetti di riscaldamento idrico solare residenziale o commerciale.
2Il collettore a piattaforma piatta è dotato di un design a basso profilo (80 mm / 3,15" profilo), che in combinazione con un isolamento in schiuma di melamina ultraleggero,che lo rende uno dei pannelli piatti più leggeri per m2 sul mercato.
3Il foglio assorbente in alluminio assorbe fino al 95% della luce solare disponibile convertendola in calore utilizzabile per la produzione di acqua calda.
Costruzione del prodotto
Vetro
Il vetro rinforzato protegge l'assorbente dall'ambiente esterno, permettendo al contempo il passaggio di oltre il 90% della luce solare.
Assorbente
Un sottile foglio di alluminio è rivestito con un materiale altamente selettivo che è estremamente efficiente nell'assorbire la luce solare e convertirla in calore utilizzabile.
Il foglio di alluminio è saldato ad ultrasuoni ai tubi di rame.
Isolamento
L'isolamento aiuta a ridurre le perdite di calore dai lati e dal retro del collettore.
Realizzato con schiuma di melamina ultraleggera, questo materiale è stato scelto per ridurre notevolmente il peso del collettore.
Carta posteriore
Un foglio di lega di alluminio sigilla la parte posteriore del pannello e aumenta la rigidità del collettore.
Riser & Header Pipe
I tubi di testa e di risalita sono brasati insieme per formare uno scambiatore di calore a forma di arpa attraverso il quale circola il fluido di trasferimento del calore del sistema solare.
Il foglio assorbente è saldato ad ultrasuoni ai tubi riser, trasferendo così il calore al fluido di trasferimento del calore.
Ferrovie in alluminio
Estruse da lega di alluminio 6063 ad alta resistenza, le rotaie formano il telaio esterno del collettore e sono progettate con ali per un facile montaggio del telaio.
Dimensione/MM | 2000*1060*82 / 2000*1060*95 | ||||||
Peso netto/kg | 34 KGS/ 36 KGS di conseguenza | ||||||
Assorbente | Titolo | Tubo di rame Φ22 mm / 25 mm | |||||
Riser | Tubo di rame Φ10 mm | ||||||
Saldatura | Saldatura ad ultrasuoni | ||||||
Assorbente | Placca di rame / alluminio | ||||||
Rivestimento | Oxidazione anodica selettiva | ||||||
Assorbimento | ≥ 92 ± 2% | ||||||
Emissioni | ≤ 15 ± 2% | ||||||
Isolamento | Materiale | Fibre di vetro e schiuma di poliuretano | |||||
Spessore | Dietro 40 mm, lato 25 mm. | ||||||
Verniciatura | Materiale | Vetro temperato a bassa resistenza al ferro | |||||
Transmittanza | ≥ 91 ± 2% | ||||||
Casing | Materiale del telaio | Leghe di alluminio anodizzato | |||||
Piastra posteriore | Acciaio galvanizzato | ||||||
Colore della cornice | Marrone / Argento / Nero | ||||||
Gassette di tenuta | EPDM anti-invecchiamento | ||||||
Liquido di trasferimento termico | Acqua pura / glicolo di propilene e miscela di acqua | ||||||
Anticongelamento | (-) 40°C con miscela di glicolo di propilene e acqua | ||||||
La vita lavorativa | Più di 25 anni | ||||||
Pressione di lavoro | 6.0 bar (massimo 10 bar) | ||||||
Numero di modello |
Dimensione L*W*H/ mm |
Apertura superficie/m2 |
Flusso capacità |
Quantità di carico dei container / pcs | |||
20GP | 40GP | 40HQ | |||||
PT-AA2-8 | 2000*1060*82 | 2.0 | 1.8L | 133 | 266 | 323 | |
PT-AA2-9 | 2000*1060*95 | 2.0 | 1.8L | 120 | 239 | 290 |
Garanzia:
10 anni di responsabilità internazionale per il collettore solare a pannelli piatti a causa di problemi di qualità originali.
Imballaggio e spedizione
Gli scaldabagni termosifonici solari vengono prima imballati in cartoni.
I campioni vengono caricati nelle scatole di compensato.
Per le merci FCL, i cartoni possono essere caricati nel contenitore direttamente dal produttore del riscaldatore d'acqua solare.
Domande frequenti
D1: Lei è una fabbrica o una società commerciale?
Siamo fabbrica con 25 anni di esperienza di produzione.
D2: Il prezzo è competitivo?
Grazie al forte sistema di produzione e distribuzione, promettiamo di offrire ai nostri clienti il prezzo più competitivo.
Q3: Puoi fornire il campione?
Sì, forniamo campioni per il test per i clienti per la prima cooperazione o le esigenze dei clienti.
D4: Come possiamo fidarci della sua azienda?
Sosteniamo l'assicurazione commerciale di Aliababa, 100% protezione della qualità dei prodotti, 100%
Protezione per la spedizione in tempo, protezione del pagamento al 100% per l'importo coperto.
Q5: Qual è il vostro tempo di consegna?
Per 1*20 GP o 1*40 GP contenitori entro 7-10 giorni lavorativi.
Avviso:
1L'angolo del telaio può essere modificato nella produzione in base alle condizioni geografiche virtuali dei clienti.
2Possiamo progettare l'angolo adatto per i clienti.
3Offriamo gli accessori di ricambio e i tubi per il tuo ordine gratuitamente.
4Possiamo offrire il diverso materiale di serbatoio dell'acqua, telaio, e tubi secondo la vostra richiesta.
