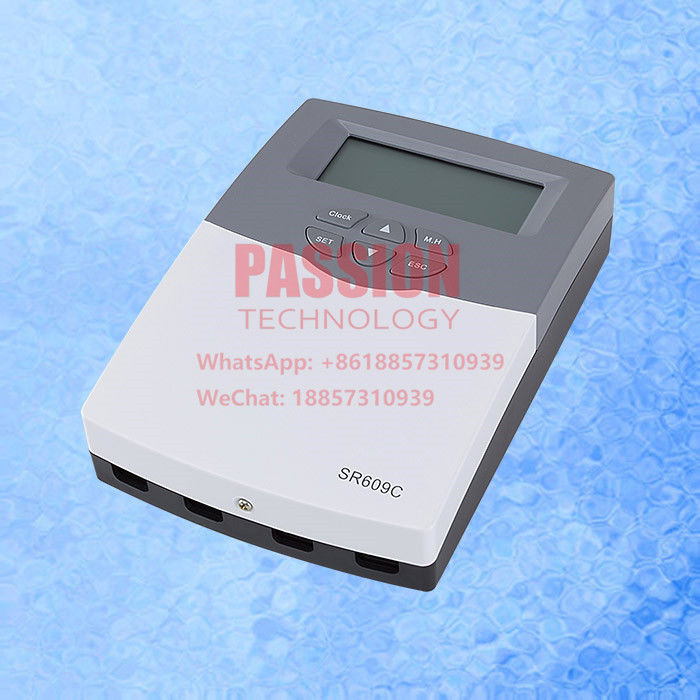

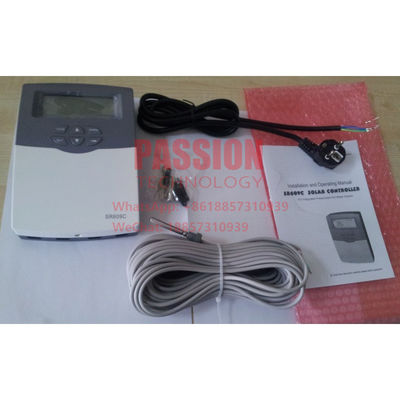

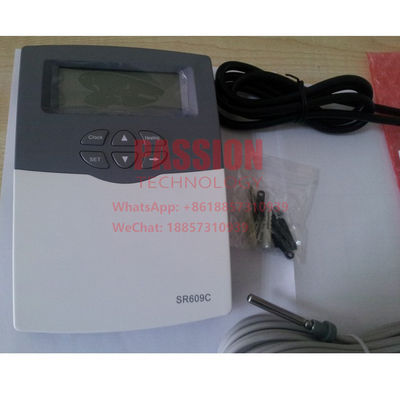

SR609C Controller intelligente per il riscaldamento a temperatura del riscaldatore solare ad acqua a pressione
Introduzione:
Adatti per sistemi solari integrati non pressurizzati
Principali dati tecnici:
1 Dimensione: 210 mm x 145 mm x 40 mm
2 Consumo di energia autonomo: <3 W
3 Precisione di misura della temperatura: ±2°C
4 Intervallo di misurazione della temperatura: 0°99°C
5 Potenza massima della pompa controllata: ≤ 600W
6 Potenza del cavo elettrico di riscaldamento: ≤ 800 W
7 Potenza del booster elettrico ausiliario ≤2000W (collocazione standard),
≤ 3000W (non disponibile la selezione standard)
8 Parametro della valvola elettromagnetica: DC 12V AC 220V
Valvole a pressione e valvole non a pressione sono disponibili per la selezione
※ pressione di funzionamento della valvola pressurizzata: 0,02Mpa ~ 0,8Mpa
adatti per la fornitura diretta di acqua
※pressione di funzionamento della valvola non pressurizzata: 0,0Mpa
connesso con serbatoio dell'acqua o acqua a bassa pressione che fornisce
Funzioni principali:
1, Visualizzazione dell' orario
2Display della temperatura dell'acqua
3Display del livello dell'acqua
4, modalità automatica
5, Preimpostazione del livello dell'acqua
6, caricamento manuale dell'acqua
7, caricamento dell'acqua a temperatura controllata
8, Timing del carico dell'acqua
9, caricamento dell'acqua quando il serbatoio è a corto di acqua
10"Inserimento compulsivo di acqua"
11"Aumento della pressione dell'acqua durante il carico dell'acqua.
12Riscaldamento manuale
13"Tempo di riscaldamento"
14Circolazione dell'acqua calda
15Isolamento per tubi di acqua calda
16"Protezione da bassa pressione"
17Protezione del tubo di raccolta
18Protezione della memoria in caso di interruzione di corrente.
Descrizione
Materiale del serbatoio: acciaio colorato/acciaio al carbonio al fluoro di spessore 0,4 mm
Materiale del serbatoio interno: spessore di 1,2 mm, SUS304-2B in acciaio inossidabile
Strato isolante del serbatoio: 55 mm 45 kg/m3 di poliuretano di alta densità schiumato
Forno di ingresso e di uscita: maschio G 1/2, 3/4
Pressione massima: 0,6Mpa
tubo collettore solare: 3.3 vetro borosilicato con rivestimento N/Al
Spessore del tubo di vetro: 1,6 mm
Tenuta del tubo a vuoto: P≤0,005 Pa
Assorbimento: come=0,93-0,96 ((AM1,5)
Il rapporto di emissione: εh=0,04-0,06 ((80C±5C)
Parametri delle proprietà di abbagliamento a vuoto: Y=220~260m2.C/K
Coefficiente di perdita di calore medio: ULT=0,6~0,7W/m2.C
Bracket: acciaio galvanizzato di spessore 1,5 mm
Struttura del serbatoio: 5 fori per ventilazione, ingresso e uscita dell'acqua, riscaldatore elettrico, Mag Rod
Saldatura: saldatura ad arco di argon
Fabbricazione in cui il valore di tutti i materiali utilizzabili non supera il 40% del prezzo franco fabbrica del prodotto
Superficie di assorbimento: 2.125 m2
Quantità di tubi: 30 tubi, 58x1.800 mm con tubo di calore
Capacità del serbatoio: 300L
Specificativi dei riscaldatori solari a pressione:
| Modello |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| Serbatoio di stoccaggio |
100L |
150L |
180L |
200L |
240L |
250L |
300L |
| Serbatoio interno |
Acciaio inossidabile SUS304 2B/SUS316L |
| Serbatoio esterno |
Acciaio colorato ((Sliver/White))/SUS201/SUS304 2B/SUS316L |
| Strato di isolamento |
Spuma di poliuretano ad alta densità |
| QTY del tubo (PCS) |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| Gomma antipolvere |
EPDM |
| Guadagno di calore dissile |
8.5MJ/m2 |
| La pressione del lavoro |
0.6MPa |
| Tre tubi di vuoto bersaglio |
Diametro/lunghezza: φ58 mm/1800 mm; elevato contenuto di boro e silicio 3.3Struttura:cambiamento graduale del rivestimento di assorbimento selettivo SS-AL-Nx/Cu; grado di vuoto:P<=5*10-3; |
| tubo di calore |
Condensatore: φ14*70mm; Spessore: 0,5mm; Materiale: rame rosso TU1+acqua; Potenza di trasferimento:>=150W; Pressione di lavoro:4Mpa; Pressione di saldatura:4Mpa; |
| Fabbricazione |
Acciaio galvanizzato con rivestimento di plastica di colore nero/legatura di alluminio/SUS201/SUS3042B/SUS316L, 0/20/30/45 gradi |
| Area di apertura del contorno |
1.23m2 |
1.84m2 |
2.22m2 |
2.47m2 |
2.96m2 |
30,08 m2 |
3.70m2 |
| Area di apertura |
0.95m2 |
1.42m2 |
1.70m2 |
1.89m2 |
2.27m2 |
2.36m2 |
2.83m2 |
| Area di assorbimento |
0.82m2 |
1.22m2 |
1.46m2 |
1.62m2 |
1.96m2 |
20,04 m2 |
2.43m2 |
| Accessori (facoltativo) |
Valvola T/P, scaldabagno elettrico e magnesio |
| Servizio OEM: |
La pittura del logo sui prodotti e sulla confezione è gratuita (20FT,40FT,40HQ) |
Commenti:
1Tempo di consegna: 7-15 giorni lavorativi dopo aver ricevuto il pagamento.
2Termine di pagamento: T/T, L/C, Western Union.
3Garanzia: 5 anni per l'intero sistema, 15 anni per il tubo a vuoto e 1 anno per gli accessori.
4Termini di scambio: FOB, CFR e CIF.
Principio di funzionamento del sistema:
