Elementi di sistema solari del riscaldamento dell'acqua di For Split Pressurized del regolatore SR1568

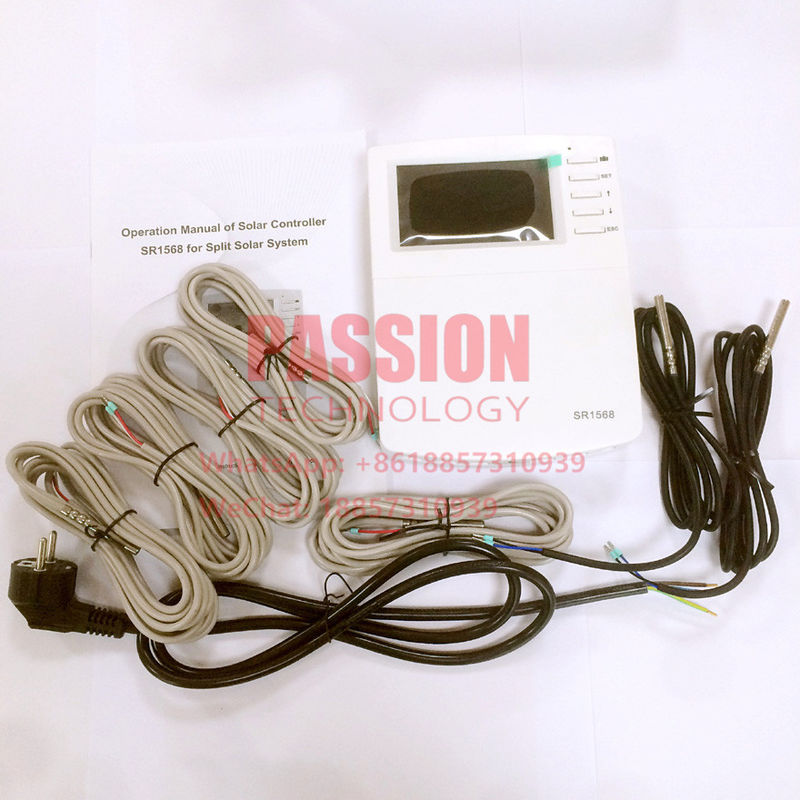

Regolatore SR1568 per controllo solare pressurizzato spaccatura degli elementi di sistema del riscaldamento dell'acqua

Presenti:

UNA DESCRIZIONE SOMMARIA
Accuratezza di misura di temperatura: 0.1C
Porta di comunicazione RS485
L'associazione con il modulo di wifi può accesso Internet
23systems può essere programmatore
Pompa di Conventional/HE sia disponibile sopra
Aggiornamento dei firmware di sostegno dalla carta o da Internet di deviazione standard
Server di gestione a distanza del monitor di offerta libera.
CAPACITÀ DI APPLICAZIONI
Max.number dei collettori: 2
Max.number dei serbatoi: 2
Max.number dei relè: 7
Max.number dei sensori: 8
Max.number del sistema di applicazioni di visualizzazione: 23
Il porto dato che LUI del segnale pompa: IPWM1, IPWM2, IPWM3
Porta di comunicazione: 1*rs485
RPS: sensore di pressione 1*Grundfos
VFS: sensore del flussometro 1*Grundfos

Dati tecnici principali:

Dimensione del regolatore: 208mm x158mm x43mm
Alimentazione elettrica: AC100-240V50-60Hz.
Consumo di energia: < 2=""> Tensione di impulso stimata: 2.5KV
Interfaccia di dati: TF (micro deviazione standard)
rifornimento corrente 485: 60mA
Alloggio: ABS di plastica
Tipo di protezione: IP41
Classe di protezione: 1
Tasso di inquinamento: 2
Montaggio: Montaggio della parete
Indicazione/esposizione: Visualizzazione di Displayfor del monitoraggio di sistema dell'illuminazione variopinta del fondo del displayand dello systemTFT.
Operazione: 5 pulsanti alla copertina.
Accuratezza di misurazione di temperatura: ± 0.1oC
Gamma di misurazione di temperatura del collettore: -10oC ~220oC
Gamma di misurazione di temperatura del carro armato: 0oC ~110oC
Potere adatto della pompa: pompa 6 possibile essere collegato
Potere adatto della HK (riscaldamento di sostegno): 1pc ˂1500W.
Input: 8 sensori
2pcs*Pt1000 sensore (≤500oC) per il collettore (silicio cable≤280oC)
sensore di 6pcs*NTC10K B3950 (≤ 135oC) per il carro armato (cavo ≤105oC del PVC)
Uscite: 7 relè per la pompa di circolazione ed il riscaldamento di sostegno
3*Electronmagnetic relè Max.current 1A
3*Semiconductor relè Max.current 1A
relè supplemento-basso di tensione 1*Potential-free (segnale inserita/disinserita)
Uscita variabile di frequenza 3*PWM (0-10v scambiabili)
Temperatura ambiente: -10oC ~ 50oC.
Grado della prova dell'acqua: IP41

Funzioni principali:

DATA---Regolazione della data
Luce---Leggerezza dell'esposizione regolabile
Calore cronometrato---riscaldamento di sostegno
Cerchio---Circolazione dell'acqua calda
Programmatore di Sistema-applicazione
CARICO---Tank1 di carico installato
LOAD2--- Tank2 di carico installato
PASSO---Collector1
COL2---Collector2
POMPA---Modo di controllo della pompa
LLOGI---Logica di carico del carro armato
FRESCO---Funzione di raffreddamento
HEATX---Trasferimento di energia termica fra i carri armati.
RPH---Preriscaldi la funzione di riscaldamento di ritorno
AUS. ---Funzione ausiliaria
UOMO---Modo di alimentazione manuale
BLPR---Blocco della funzione di protezione
OTDIS---Funzione termica di disinfezione
OPARR---Funzione parallela del relè
OHQM---Misura di energia termica
GFDS---Registrazione del sensore di Grundfos
Stampa---Monitoraggio della stampa
UNITÀ---Commutatore dell'unità dei CF
OSDS---Carta di deviazione standard
RESTO---risistemazione
PASSAGGIO--- insieme di parola d'ordine
Aggiornamento dei firmware
Funzione di festa
Protezione dello schermo
Protezione di difficoltà
Controllo di difficoltà

Scaldabagno solare spaccato dello schermo piatto

con le doppie bobine PTS-F2

Scaldabagno solare spaccato del condotto termico
con le doppie bobine PTS-H2

Sistema:
